搪玻璃產品
| 名稱 | 夾套 | 器內 | |||
| 設計壓力：Mpa | 0.35 Mpa | 0.15Mpa | |||
| 設計溫度：C° | -10 C°～70 C° | 180 C° | |||
| 高工作壓力：Mpa | 0.35 Mpa | 0.15Mpa | |||
| 高工作溫度：C° | 200 C° | ||||
| 使用工作溫度：C° | -10 C°～70 C° | 180 C° | |||
| 介質名稱： | 水 | 強酸、弱酸、非劇毒氣體、液體 | |||
| 搪玻璃層厚度： | 0.8mm—1.5mm | ||||
| 傳熱系數：mm | 450Kcal/hm²℃ | ||||
| 容器類別 | 常壓 | 常壓 | |||
| 換熱面積：m²/片 | 1m² | ||||
| 容器選用材料： | &=6mm Q235B | ||||
| 管 口 表 | |||||
| 符號 | 公稱規格 | 用處名稱 | 備注 | ||
| a | DN125 0.6 Mpa | 介質進口 | 根據客戶選用DN125- DN150 | ||
| b | DN100 0.6 Mpa | 介質進口 | |||
| c | DN40 0.6 Mpa | 冷卻水出口 | |||
| d | DN40 0.6 Mpa | 冷卻水出口 | |||

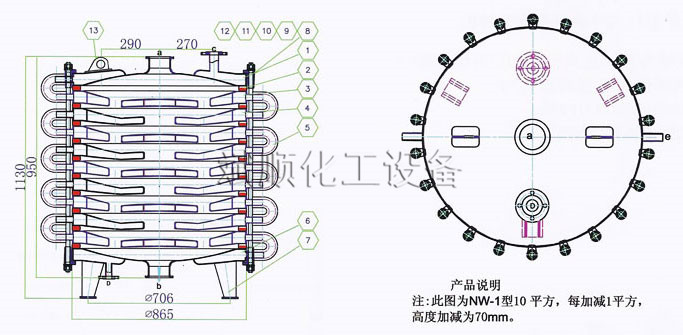

| 序號 | 圖號及標準 | 名稱 | 數量 | 材料 | 尺寸 | 備注 |
| 13 | NW-1-10 | 吊耳 | 2 | Q235B | ||
| 12 | NW-1-10 | 塔節夾頭 | 44 | Q235B | 20 | |
| 11 | GB93-87 | 彈墊 | 44 | Q235碳素結構鋼 | Φ20 | |
| 10 | GB95-85 | 平墊 | 44 | Q235B | Φ20 | |
| 9 | GB41-86 | 螺帽 | 44 | Q235B | M20 | |
| 8 | NW-1-08 | 絲桿 | 22 | Q345 | M20 | |
| 7 | NW-1-07 | 底腳 | 3 | Q235B | ||
| 6 | NW-1-06 | 底蓋 | 1 | Q235B | ||
| 5 | NW-1-05 | 特制橡膠彎管 | 10 | Q235B | Φ38*Φ48 | |
| 4 | NW-1-04 | 新型大孔單片 | 4 | Q235B | ||

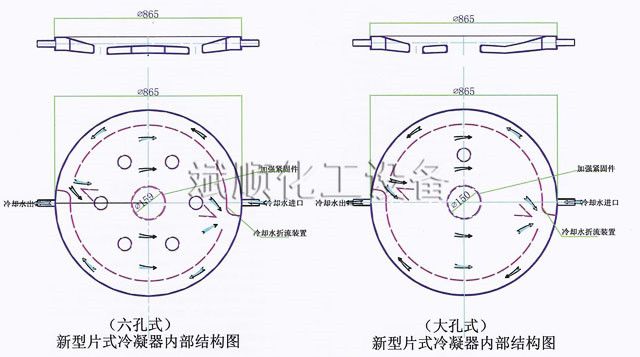

| 3 | NW-1-03 | 新型六空單片 | 5 | Q235B | ||
| 2 | NW-1-02 | 特制密封墊 | 10 | F4石棉不銹鋼 | ||
| 1 | NW-1-01 | 頂蓋 | 1 | Q235B |
